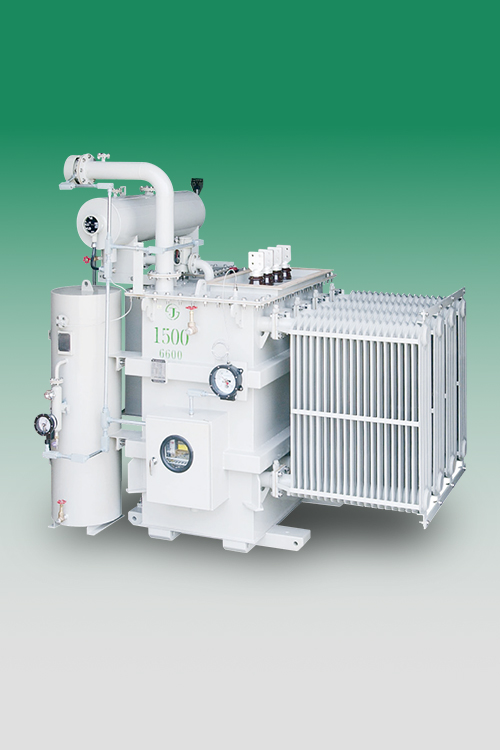

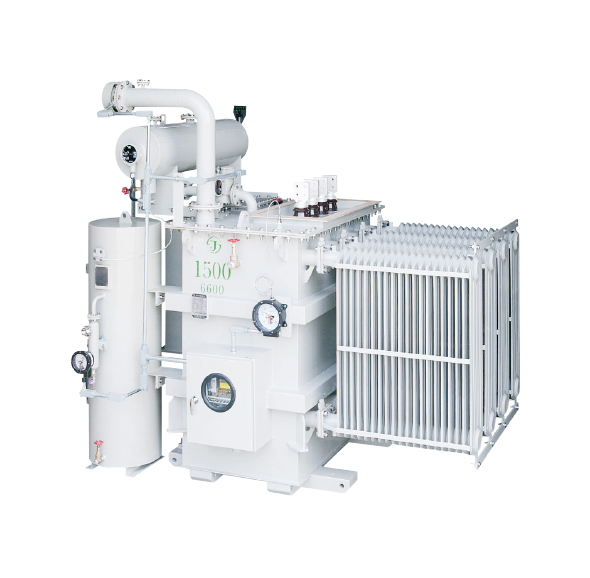

Energy-saving oil-immersed transformer with more than 75 percent reduction of no-load loss using amorphous metal instead of silicone sheet.

No-load loss reduction

Minimal no-load loss by amorphous structure and super-laminate metal pin materials.

Economic efficiency

Operation and maintenance cost decrease and life extension expectation of transformer by the loss reductio.

Harmonic wave reduction

High Efficiency and compactification by excellent magnetic characteristics in the high frequency and harmonic wave band.

아몰퍼스 금속 코어를 적용한 고효율 유입변압기로, 기존 규소강판 코어 대비 무부하 손실을 75% 이상 절감한 제품입니다.

무부하 손실 저감

아몰퍼스 코어 구조와 첨단 적층 코어 소재를 적용하여 무부하 손실을 최소화하였습니다.

경제성

손실 저감을 통해 운영 및 유지보수 비용을 절감하고, 변압기 수명을 연장하여 높은 경제성을 제공합니다.

고조파 특성

고주파 및 고조파 환경에서도 우수한 자기 특성을 발휘하여 높은 효율과 콤팩트한 설계를 실현합니다.

Applicable Standard		IEC 60076, JEC 2200, KS C 4317
Frequency		50, 60Hz
Temperature rise	Oil	60℃
Temperature rise	Winding	65℃
BIL (kV)	System Voltage	24	7.2	3.6	0.6 below
	Power frequency withstand voltage	50	22	16	3
	Impulse Voltage	150	60	40	-
Primary voltage (kV)		22.9	6.6	33.3	0.6 below
Tap voltage (kV)		F23.9-R22.9-	F6.9-R6.6-6.3-	F3.45-R3.3-3.15-	-
Tap voltage (kV)		21.9-20.9-19.9	6.0-5.7	3.0-2.85	-
Secondary voltage (kV)		6.6, 3.3, 0.48, 0.44, 0.38, 0.22
