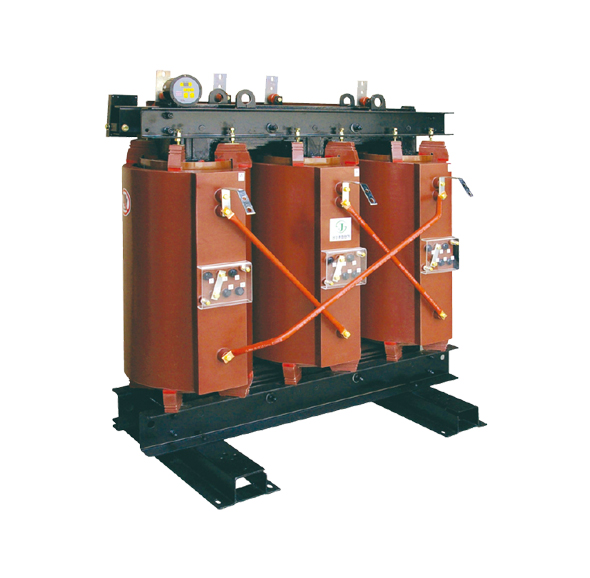

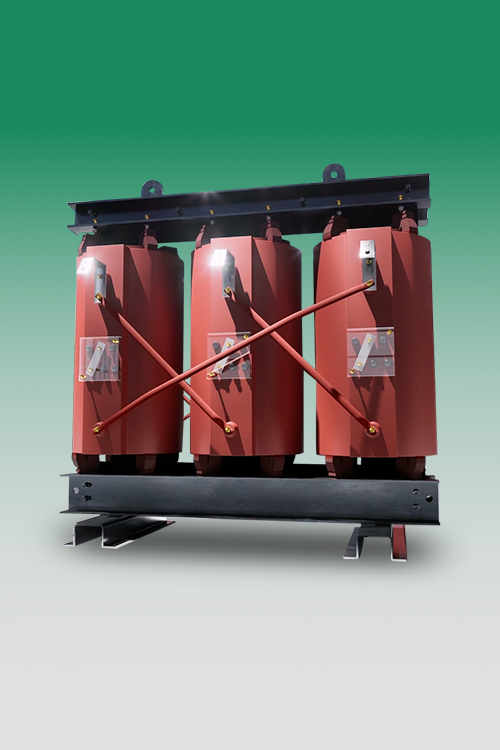

Featuring excellent insulation performance of epoxy resin and a sectionalized winding design, this transformer provides superior impulse withstand voltage.

It eliminates the risk of fire or explosion caused by electrical arcs due to its inherent self-extinguishing properties.

Strong Short-Circuit Strength

The coils are vacuum-cast in high-quality epoxy resin, ensuring high mechanical strength and durability against short-circuit forces, external impacts, and abnormal vibrations during operation.

Fire Retardant

Epoxy resin insulation provides excellent flame-retardant characteristics with self-extinguishing capability, minimizing fire hazards.

Easy Inspection and Maintenance

With a simple structure and excellent moisture resistance, the transformer enables convenient inspection and maintenance without deterioration of insulation performance over time.

에폭시 수지의 우수한 절연 성능과 분할 권선 구조를 적용하여 뛰어난 충격전압 내량을 제공합니다. 또한 자체 소호성(Self-Extinguishing) 특성으로 인해 전기 아크에 의한 화재 및 폭발 위험을 최소화하였습니다.

우수한 단락 강도

코일은 고품질 에폭시 수지로 진공 주형 제작되어 높은 기계적 강도를 확보하였으며, 단락 시 발생하는 전자기력과 외부 충격, 이상 진동에도 우수한 내구성을 제공합니다.

난연 특성

에폭시 수지 절연 구조를 적용하여 우수한 난연성과 자기소화 특성을 갖추고 있어 화재 위험을 최소화합니다.

점검 및 유지보수 용이성

간단한 구조와 우수한 내습성을 바탕으로 장기간 사용에도 절연 성능 저하가 적으며, 점검 및 유지보수가 용이합니다.

Applicable Standard		IEC 60076-11, KS C 4311
Frequency		50, 60Hz
Insulation class		B or F
Temperature rise		80℃ or 100℃
BIL (kV)	System Voltage	24	7.2	3.6	0.6 below
	Power frequency withstand voltage	50	20	10	3
	Impulse Voltage	95	40	20	-
Primary voltage (kV)		22.9	6.6	33.3	0.6 below
Tap voltage (kV)		F23.9-R22.9-	F6.9-R6.6-6.3-	F3.45-R3.3-3.15-	-
		21.9-20.9-19.9	6.0-5.7	3.0-2.85
Secondary voltage (kV)		6.6, 3.3, 0.48, 0.44, 0.38, 0.22

적용규격		IEC 60076-11, KS C 4311
주파수		50 / 60 Hz
절연등급		B or F
허용온도 상승		80℃ or 100℃
절연 내력 (BIL)	계통전압 (kV)	24	7.2	3.6	≤ 0.6
	상용주파 내전압 (kV)	50	20	10	3
	뇌임펄스전압 (kV)	95	40	20	-
1차전압 (kV)		22.9 / 6.6 / 33.3 / ≤ 0.6
탭절환 범위 (kV)	22.9 kV	23.9 - 22.9 - 21.9 - 20.9 - 19.9
	6.6 kV	6.9 - 6.6 - 6.3 - 6.0 - 5.7
	3.3 kV	3.45 - 3.3 - 3.15 - 3.0 - 2.85
2차전압 (kV)		6.6 / 3.3 / 0.48 / 0.44 / 0.38 / 0.22
