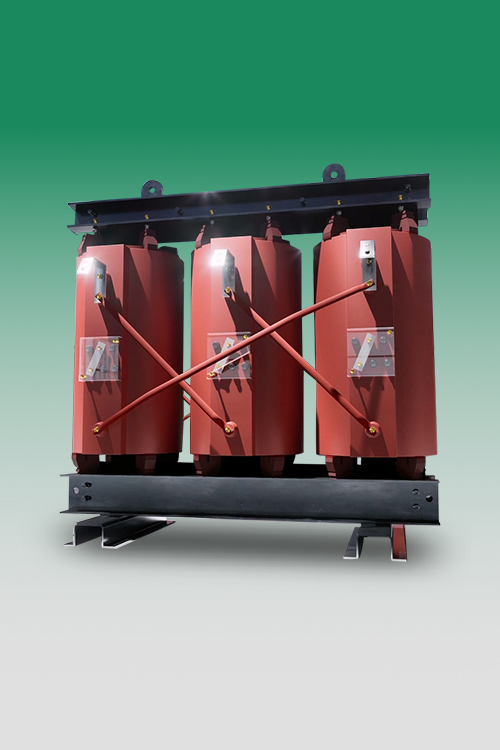

Using grain-oriented electrical steel and PHD-core as the silicone sheet of cast resin transformer and improving winding method, it optimizes total loss(no-load loss plus load loss) and significantly decreases noise - namely, it is low-noise and high efficient popular breitling avenger replica transformer.

No-load loss reduction

Reduced standby power with more than 50 percent decrease of no-load loss against standard transformers by using grain-oriented electrical steel and PHD-core as the silicone sheet.

Load loss reduction

More than 20 percent decrease of load loss by optimal winding design.

Low noise

Improved noise to decrease over 7 to 11dB compared with KS standard.

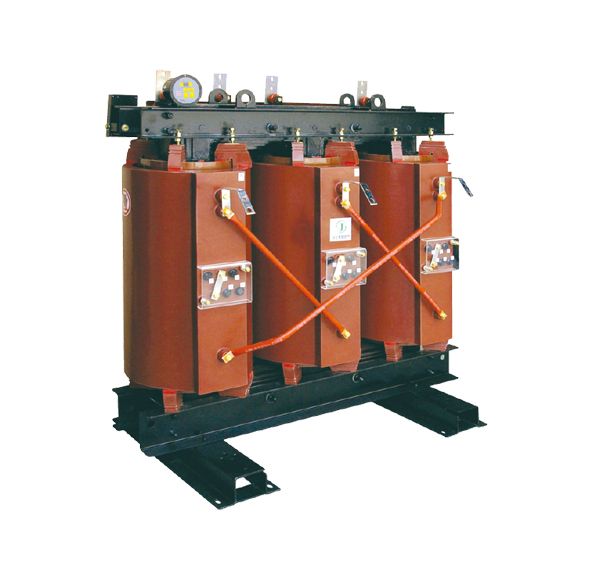

성진의 고효율 몰드변압기는 방향성 전기강판과 PHD 코어를 적용하고 최적화된 권선 설계를 통해 무부하손 및 부하손을 최소화하였으며, 소음을 크게 저감하여 고효율·저소음 성능을 실현하였습니다.

무부하 손실 저감

방향성 전기강판과 PHD 코어 적용을 통해 대기 전력 손실을 일반 변압기 대비 50% 이상 절감하였습니다.

부하 손실 저감

최적화된 권선 설계를 통해 부하 손실을 20% 이상 절감하였습니다.

저소음 설계

KS 기준 대비 약 7~11dB 수준의 소음 저감 효과를 제공합니다.

Applicable Standard		IEC 60076-11, KS C 4311
Frequency		50, 60Hz
Insulation class		B or F
Temperature rise		80℃ or 100℃
BIL (kV)	System Voltage	24	7.2	3.6	0.6 below
	Power frequency withstand voltage	50	20	10	3
	Impulse Voltage	95	40	20	-
Primary voltage (kV)		22.9	6.6	33.3	0.6 below
Tap voltage (kV)		F23.9-R22.9-	F6.9-R6.6-6.3-	F3.45-R3.3-3.15-	-
		21.9-20.9-19.9	6.0-5.7	3.0-2.85
Secondary voltage (kV)		6.6, 3.3, 0.48, 0.44, 0.38, 0.22

적용규격		IEC 60076-11, KS C 4311
주파수		50 / 60 Hz
절연등급		B or F
허용온도 상승		80℃ or 100℃
절연 내력 (BIL)	계통전압 (kV)	24	7.2	3.6	≤ 0.6
	상용주파 내전압 (kV)	50	20	10	3
	뇌임펄스전압 (kV)	95	40	20	-
1차전압 (kV)		22.9 / 6.6 / 33.3 / ≤ 0.6
탭절환 범위 (kV)	22.9 kV	23.9 - 22.9 - 21.9 - 20.9 - 19.9
	6.6 kV	6.9 - 6.6 - 6.3 - 6.0 - 5.7
	3.3 kV	3.45 - 3.3 - 3.15 - 3.0 - 2.85
2차전압 (kV)		6.6 / 3.3 / 0.48 / 0.44 / 0.38 / 0.22
